目前，湖南省教育考試院廣域網擬租用電信、聯通或者中信等運營商所提供的 MSTP鏈路作為近期湖南省國家教育考試考務管理與服務平臺項目視頻會議系統的承載專網。租用電信運營商成熟穩定可靠地
MSTP
鏈路的方式，是一種經濟合理的網絡建設方式，既省去了初期鋪設專用傳輸鏈路的巨額費用，使投資資金能盡量“用在刀刃上”，縮短工程周期，避免不必要的麻煩；又能保證在業務開展時，有優質鏈路資源可以使用，并能保證有足夠的帶寬可以進行包括視頻會議系統在內的多種專網業務開展。
湖南省教育考試院廣域網的建設，正是旨在提高教育考試院各級單位的工作效率和公眾服務能力。因此，對包括視頻會議系統等行政辦公應用及保密業務的支撐能力是湖南省教育考試院廣域網建設的基本要求。而由于廣域網平臺的各類應用模式處于不斷的調整中，網絡必須要適應并支持這些調整，由此，系統靈活性也顯得非常重要。
湖南省教育考試院廣域網是省院信息化的形象工程，是國家教育考試考務管理與服務平臺建設的重要組成環節，湖南省教育考試院廣域網的先進性將直接推進視頻會議、VOIP等信息技術在湖南省教育考試院系統內的廣泛應用。而網絡的建設不僅僅要看到目前的需求，還要考慮到今后幾年網絡和業務發展的需求，要考慮到保護投資的要求。因此采用先進的技術建設湖南省教育考試院廣域網，為將來的擴容、升級和網絡新技術改造保留充分的空間。當然，網絡建設也不能盲目追求先進性，而不考慮投資風險，應該在保證滿足現有應用的基礎上適度超前。
|
|
本套系統建設目標
湖南省教育考試院擬在指揮中心和主會場各建一個視頻會議會場,在14地市建立一套高清網絡視頻會議分會場系統，通過內部網絡將
14
個分會場與主會場、指揮中心聯接在一起，可以舉行所有機構工作在線實時視頻辦公會議，減少所有機構集中一地開會的頻度，以達到提高工作效率、降低會議成本的目的。
根據實際需求及網絡狀況，本次建立的視頻會議系統應具備以下主要功能：
具有獨立、靈活的控制系統，能夠通過終端遙控器完成基本操作。
實現系統設備中文化管理界面、帶照片的中文地址簿，可實現一鍵撥號及實時中文幫助要求。視頻會議系統的管理和使用必須簡潔方便，為了提高使用的易用性和時效性，系統設備必須支持中文管理界面，視頻會議終端必須支持帶照片的中文地址簿（非英文地址簿或漢語拼音地址簿）功能；同時，要求視頻會議終端在操作過程中能夠實時顯示任意操作界面、操作菜單的中文幫助信息，隨時提示用戶，減少誤操作。
支持中文地址簿及中文滾動字幕。系統畫面主體快速移動時畫面流暢、無拖尾、馬賽克現象，端到端整體延時不超過
150ms,對講流暢。各會場的圖像清晰，支持CIF、4CIF、720P及1080i

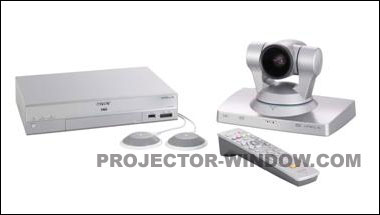

圖像分辨率。支持召開分組會議和多方討論會議功能。所有視頻終端支持升級內置 MCU功能。終端主機與攝像機分體式結構方便安裝。

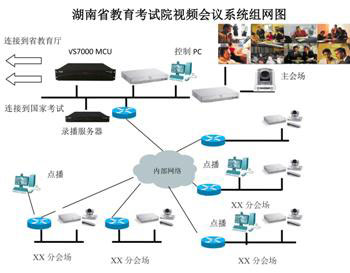

系統設計
湖南省教育考試院中心機房的核心交換機通過雙線路的方式千兆上聯至兩臺廣域網核心路由器 ZXR10 GER08。ZXR10
GER
通用高性能路由器是針對城域網、企業網、校園網等市場需求而推出的一款中高端路由器產品，可為用戶提供安全、可控、可管理的高性能寬帶網絡解決方案。GER
采用模塊化設 計思想、高性能網絡處理器和 Crossbar 交換結構。
兩臺廣域網核心路由器
GER08同樣通過雙歸的方式百兆上聯至兩臺出口防火墻。兩臺出口防火墻分別已百兆帶寬連接至電信、聯通（或者中信）等運營商所提供的MSTP
傳輸網絡，從而形成教育院系統專網---通過這樣的組網結構設計，湖南省教育考試院將有至少兩條彼此獨立的物理鏈路分別連接地市考試院等下級單位，兩條完全獨立和彼此隔離的
MSTP傳輸鏈路既可以進行鏈路狀況實時監測、承載流量負荷分擔從而實現負載均衡，也可以將其中某條鏈路（如電信的 MSTP鏈路）作為主用線路，另外一條鏈路（如聯通或者中信的
MSTP鏈路）作為備份線路，實現鏈路的1+1備份冗余。
各地市級教育考試院組網模式與省院基本相仿，地市院的出口路由器
ZSR3844智能集成多業務路由器采用千兆以太網下聯本地中心機房的二級核心交換機連通內部局域網，上行方向也采用百兆接口連接的出口防火墻后接入電信、聯通（或者中信）等運營商所提供的MSTP傳輸網絡，從而形成一張省院-14地市州院的完整教育考試考務專線承載網。
ZXR10 ZSR3844（Intelligent Integrated Service
Router）智能集成多業務路由器采用模塊化設計思想，提供豐富的語音接口、 LAN接口、 WAN接口；支持 USB 高速接口等。 ZXR10
ZSR3844在一個機架中集成了安全、語音、數據、交換多業務，可以將用戶原來分散的防火墻設備、語音網關、交換機、路由器集成到一臺路由器中，大大降低建設成本和維護費用。
考慮到視頻會議系統本次廣域網所承載的最為核心的業務之一，因此通過廣域網的調節充分確保視頻會議系統運行時所需要的高穩定、高可靠、低抖動、低時延是廣域網平臺構建的重中之重，我們將通過各種類多級別的
QOS 管理和調度實現對視訊系統質量的最優保障，具體的 QOS保障措施在“QOS業務控制及流量工程方案”一節專門予以展開描述。
在總部設置1個視頻會議主會場，一個指揮中心,分別在 14個分會場各設置1個視頻會議分會場。
每個分會場按需配置各種擴聲設備、智能會議發言系統、會議攝像機自動跟蹤設備、多點會議系統主機，高清 DLP視頻投影顯示系統等。分會場顯示屏以畫中畫方式同屏顯示主會場及分會場畫面，主副畫面可以隨意切換。主會場在顯示屏上同時顯示分會場畫面、自己本地畫面和
PC。
用戶評價
經過一段時間的試用后，用戶認為相比索尼視頻會議系統穩定性、兼容性、可擴展性、技術先進性等指標都很不錯，并準備進一步擴充到更基層的職能部門。
|
