多媒體會議系統顯示方案

    二、 設計方案

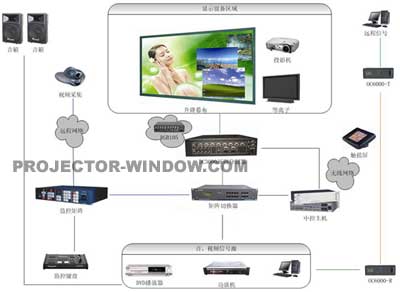

    根據這一領域的需求以及我們的實際工程經驗，本方案將整個會議系統分成以下子系統：

    1、大屏幕投影顯示系統

    該系統設備集成：投影機、升降投影幕布、等離子電顯示屏；為了滿足會議中心對各種計算機信號、視頻信號綜合性大屏幕顯示的需求，配置國際先進技術的正投拼接顯示系統。系統采用先進、成熟、可靠、便于維護的設備；軟件具備擴展性和可升級性。

    針對會議中心現場需求的特點，在我們的系統中提供多路視頻信號和計算機信號同時、全實時顯示的功能，以及水平、垂直視角高達160°超寬視角效果，可以最大限度的滿足會議中心對大屏幕系統顯示的需求。

    2、A/V系統

    該系統組成設備包括：遠端視頻采集設備、計算機信號輸出設備、DVD播放器、功放機、音響設備；該系統環節主要完成對各種圖文信息（包括各種軟體的使用、DVD/CD碟片、錄像帶、各種實物、聲音）的播放功能；實現多功能廳的現場擴音、播音，配合大屏幕投影系統，提供優良的視聽效果。 并且通過數字硬碟錄像機，能夠?qū)⒄麄�(gè)過程記錄在硬碟錄像機中，便於以後的查詢、回顧等。

    3、 會議室內部環境構設

    房間環境系統由房間的燈光（包括白熾燈、日光燈）、窗簾等設備構成；完成對整個房間環境、氣氛的改變，以自動適應當前的需要；譬如播放DVD時，燈光會自動變暗，窗簾自動關閉。

    4、 中央控制系統

    該系統環節采用東科DPTECH中央控制系統，成熟的兼容技術、齊全的功能加上最為人性化、直觀化的無線觸摸屏設備，讓復雜的系統變得簡單明了。

系統特點：

>> 操作簡單、人性化、智能化；
>> 整個系統可靠性高；
>> 能夠?qū)崿F(xiàn)自動化程度高的智能化控制，盡量減少操作人員的操作復雜性，實現"一鍵到位"式的控制方式；
>> 盡量多的體現出各種設備的卓越功能，讓所有設備工作在最佳狀態，發揮設備的最大功效；
>> 能夠控制投影機，進行開/關機、輸入切換等功能，并能夠控制電動吊架、屏幕，實現上升、停止、下降等功能；
>> 能夠控制DVD、錄像機 進行播放、停止、暫停等功能；
>> 能夠控制實物展臺進行放大、縮小等功能；
>> 能夠控制音量，進行音量大小的調節功能；
>> 能夠?qū)崿F(xiàn)音視頻信號、VGA信號自動切換控制功能；
>> 能夠控制房間的燈光和窗簾，自動適應當前的需要；

    5、 信號切換、控制系統

    該系統設備集成全部采用東科DPTECH設備，其中包括：純信號矩陣切換器（DVI、VGA、RGB、AV信號）、DC3000畫面分割器、監控矩陣；

矩陣切換器特點：

>> 兼容復合視頻、S－視頻、分量視頻、HDTV、RGsB、RGBHV
>> 超寬帶技術設計，350M（－3dB）的滿載RGB視頻帶寬
>> 采用數字同步識別處理（DSIP）技術
>> 支持視音頻同步或異步切換
>> 采用大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制
>> 面板、RS-232、RS-485（選配）、NET網絡控制（選配），能與第三方控制設備實現遠程控制和智能控制
>> RGB和音頻信號可同步切換，也可分開單獨進行切換
>> 設備地址為1-255，可同時255臺使用同一COM口級連控制
>> 切換狀態液晶顯示，可以從顯示屏上直接看到當前的切換狀態
>> DPTECH專業控制軟件，可控制矩陣切換、自動循環、定時切換等,多組宏操作和預置調用、儲存功能，可以進行多個輸出或全部輸出的同時切換
>> 更快的通道切換速度，切換延時≤100ns
>> 可機架安裝的標準機箱
>> 多組全局預置，掉電自動保存

    DC3000換面分割器特點：

    東科DPTECH - DC3000 系列畫面分割器是專業化的視頻處理與控制設備，它能夠在高分辨率的RGB 顯示設備上以全屏或多窗口模式顯示多路視頻信息。

    DC3000系列畫面分割器采用大規模 FPGA 陣列組合處理構架，全嵌入式結構設計，內嵌專用操作系統，無CPU和操作系統,整個系統封閉式運行，穩定性大大高于基于WINDOWS操作系統的“計算機＋板卡”方式的傳統控制器。同時，多總線并行處理機制保證了對輸入視頻的全實時處理。用戶可以對任意多種畫中畫窗口和視頻圖像組合進行精細調整，以達到最佳顯示效果。

    DC3000系列畫面分割器可接受高分辨率RGB、VGA，復合視頻及SVIDEO等格式的視頻信號，并按用戶要求對視頻信號進行視窗大小、顯示位置、圖像比例等方面的調整和變換，最終輸出統一格式的VGA、RGB或DVI信號。

    DC3000系列畫面分割器是硬件控制器，不需要操作系統支持，迅速啟動，穩定性高。

    DC3000系列畫面分割器專為要求高質量顯示多個視頻畫面的場合設計，為指揮中心、視頻會議、多媒體多功能廳等場所的應用提供了一套理想的現實解決方案。

>> 每條輸入通道接受NTSC/PAL制式的復合視頻，Svideo，VGA信號和高分辨率RGB信號。
>> 支持DVI背景圖像輸入。
>> 輸入視窗的位置、比例、大小及形狀可任一指定，可任意堆放視窗，可實現畫中畫、均勻切割、層疊堆放等多種特技。 同時也支持單路信號的滿屏顯示。
>> 多達 128 種畫中畫場景保存，能隨時調用。
>> 輸入、輸出支持多種分辨率。
>> 支持DVI、VGA兩種模式輸出。
>> 24比特顏色處理，16777216種顏色。
>> 紅外、按鍵、RS232串口控制，可定制IP網絡控制。

監控矩陣特點：

>> 單系統支持最大112路視頻輸入(帶環接功能)，24路視頻輸出
>> 易擴展的高密度結構，可隨時升級
>> 網絡功能可選
>> 基于Windows的多媒體管理軟件
>> 具有系統檢測功能，隨時監控系統狀態
>> RS-232或以太網通信
>> 8個RS-232通信口(可擴展至32個)
>> 最多允許254臺矩陣聯網
>> 所有聯網矩陣可進行全功能遠程操作
>> 全部聯網站點參數只需在一個站點進行設置(遠程設置)
>> 支持多種聯網方式
>> 屏幕菜單操作
>> 獨立監視器巡視
>> 64個通用巡視，35個事件定時器，64個成組切換
>> 5種報警顯示模式和3種報警清除模式
>> 自動報警調用，最多支持1024路報警輸入
>> 系統分區包括：輸入到輸出顯示，鍵盤到輸入顯示，鍵盤到輸入控制
>> 系統設置防內盜保護
>> 智能視頻路由技術，支持多級站點間接調用圖像，支持8級間接調用圖像
>> 支持以太網視頻服務功能，一臺網上計算機即可成為一個完整的系統控制終端(可選)

    6、 信號放大及傳輸設備

    該系統集成環節。我公司為用戶方預留選擇空間較大，具體可根據現場環境及布線、擴容等因素選擇不同的長距離傳輸及放大設備。如：?jiǎn)涡竟饫w單、多模收發器、四芯光纖單、多模收發器、雙絞線收發器及RGB105長線放大器等設備。

    本方案只針對較大型多功能會議場所提出方案，故選擇東科DPTECH-單芯單模光纖收發器和RGB105兩款設備進行詳細介紹。

    OC6000單芯光纖收發器特點：

    OC6000系列系列為數字式VGA光端機，支持全制式視頻信號， 可在一根光纖上傳輸一路VGA/RGB圖像信號。RGB/DVI圖像信號采用全數字光傳輸通道，不存信號衰減問題，確保長距離、高質量的信號傳輸性能。

    本系統數據處理部分，采用最新的FPGA處理技術，進行高速數字視頻處理，在保證信號質量的情況下，極大地提高了信號的傳輸速度。本系統光通信部分采用最新的光傳輸波分復用技術，可在一根光纖中同時使用多個波段，每個波段單獨傳送一路數據信號，各波段上的信號互不干擾，這樣就擴大了單根光纖的數據容量。

    相對于傳統的4根光纖傳說一路RGB/DVI信號的光端機，用一根光纖傳送一路RGB/DVI信號，在實際使用中，極大地節省了光纖資源，降低了工程成本。光纖距離越長，節省成本越多。

    OC6000系列單芯數字式VGA視頻光端機是高可性能、高可靠性、高經濟效益的的長距離RGB/DVI圖像傳輸設備。

    支持的分辨率：

數據
接口： VGA、DVI
光纖類型：?jiǎn)文＃�多�?br>
光學
光接口：ST
工作波長：1310nm（單模）， 850nm（多模）
線路允許損耗：7dB

    東科DPTECH RGB-105系列VGA長縣驅動器

    RGB-105系列屬長線傳輸型分配器。輸入5BNC(RGBHV)/ HD15PIN（VGA），輸出1為5BNC（RGBHV），輸出2為HD15PIN（VGA），監視輸出（MONITOR）HD15PIN（VGA）。分離同步、復合同步、綠同步輸出。傳輸距離可調，最大傳輸距離300米。可較好解決由于數據傳輸線過長等原因造成的輸出端設備（如投影機）顯示顏色失真，圖象、文字重影或拖尾等現象。由于VGA信號經過長的電纜會衰減，尤其是高頻部分，因此在電纜的起始端，加入長線驅動器，有意放大線路上被衰減的信號，使得整個信號頻段完全恢復原樣，從而消除拖尾現象。

    產品特點：

>> 專業放大芯片440MHz（-3dB）滿載帶寬
>> 面板DIP開關控制增益
>> 增益距離15級調節，使用驅動效果達到最佳
>> 全兼容RGBHV、RGBs、RGsB、分量視頻
>> 增益距離75-3電纜可達300米
>> 全鋁機箱，保證更好的抗干擾及電磁屏蔽兼容性

    三、設備清單

    整個系統的設備清單（含控制方式分析）如下：
