下面就讓我們來揭開他神秘的面紗，看看他有哪些豐富的內涵。
.
機身正面集中了所有快捷按鈕，包括輸入通道鍵、輸出通道鍵和預設鍵等等，按鈕的顏色與機身黑白相稱，落落大方，再也不會因?yàn)槟骋粋�(gè)按鈕的不確定而上下左右翻來覆去的查找，一目了然，它們都在那里。
.
機身側面的散熱柵格采用專業的側向通風設計，能有效地阻止安裝使用中灰塵在出風口沉積，同時機箱內部增加了智能溫度傳感器，能夠?qū)崟r(shí)監測機箱內部的溫度，可根據機箱內部溫度控制風扇轉數大小，大面積通風保障了高效的散熱，提高了機器壽命，使機器不會發燒損壞。
.
為了更好地服務用戶，廠家還配備了說明書，保修卡和合格證讓用戶買的放心用的舒心
.
介紹了這么多有關此矩陣的外部結構，我們來看看它實際的功能會不會讓您感到滿意呢。
.

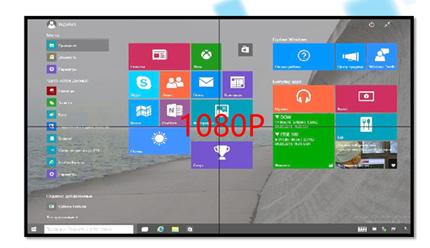

- 支持1080P信號畫面拼接功能

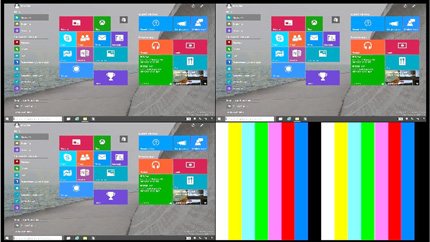

- 自帶信號發生器，可輸出多種測試信號，輔助現場信號診斷
- 支持在線信號源狀態檢測，可在輸入源下顯示信號通道。

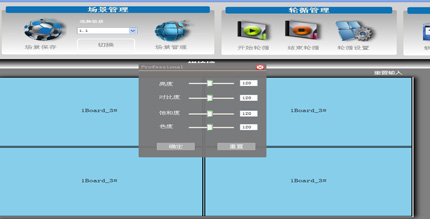

- 支持每一路輸出的亮度、對比度、色度及飽和度獨立調節
.
.
注：矩陣拼接器采用模塊化定制設計，具體到每一臺機器可能會根據客戶需求做了調整，每一臺機器的實際參數請參看其自身的專用配置單說明，您可以與您所在地的經銷商或者我們產品部聯系。
|
|
一、外觀簡介
.
Donview(東方中原)

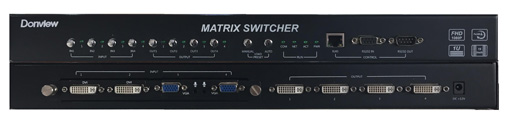

DP-0404-M高清數字矩陣采用了簡潔明了的設計。小巧玲瓏的1U機箱不僅攜帶方便還方便安裝調試。顏色通體純黑，看似色彩低調，卻掩藏著豐富的內涵。是的，你沒看錯。麻雀雖小，五臟俱全。
.
它是一款高清數字混合矩陣，采用全封閉式設計，實時高效的智能散熱設計可以保證系統散熱要求的同時，還可提高設備使用壽命。
.
客戶在沒有電腦時，可通過按鍵進行畫面切換，場景輪訓、回復出廠設置等功能。同時它還集中了設備狀態指示燈和控制接口（網口、串口）。可通過狀態指示燈來判斷設備的運行狀態，通過控制接口進行設備連接調控。
.
機箱后面集中了視頻輸入接口、輸出接口、DC電源接口等，采用板卡式設計，支持熱插拔，清晰簡潔，方便安裝使用。
.
二、功能特點
.
.
更多其它功能：
.
- 高數據高帶寬傳輸；
- 控制方式靈活，面板按鍵、UDP網絡及RS232控制；
- 實現無縫切換；
- 支持場景保存、調取及輪巡；
- 支持中控協議及級聯控制；
- 多種分辨率全屏顯示；
- 智能溫度控制，可提高設備使用壽命，7*24小時工作；
.
三、總結
.
. Donview(東方中原)

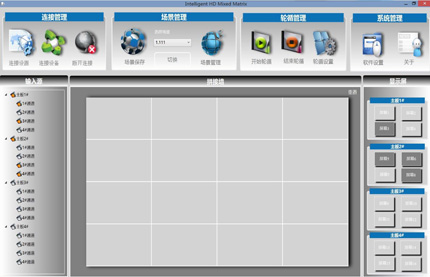

DP-0404-M高清數字視頻矩陣，具有小巧玲瓏的外表，高端大氣的質感，強大的軟件支持帶來的優異性能，無疑讓這款機器足夠出眾。高清畫面還原、拼接顯示、智能溫控、自帶信號發生器、信號狀態在線監測等諸多功能，都處于行業內領先水平，相信隨著市場應用，此設備必將成為用戶四畫面以內的拼接項目的首選。
.
附錄參數：
.
|
矩陣類型 |
DP-0404-M |
|
視頻輸入數量 |
4路 |
|
視頻輸入類型 |
DVI，HDMI，VGA，SDI，HDBaseT, OPT等信號可選 |
|
輸入最大分辨率 |
1920*1080@60HZ |
|
視頻輸出數量 |
4路 |
|
視頻輸出類型 |
VGA（轉接），DVI，HDMI可選 |
|
輸出最大分辨率 |
1920*1200@60HZ 1920*1080@60HZ |
|
控制方式 |
RJ45網口、RS232串口控制、前面板按鍵控制 |
|
智能散熱系統 |
工業散熱風扇可降低整機溫度，提高整機可靠性 |
|
高級功能 |

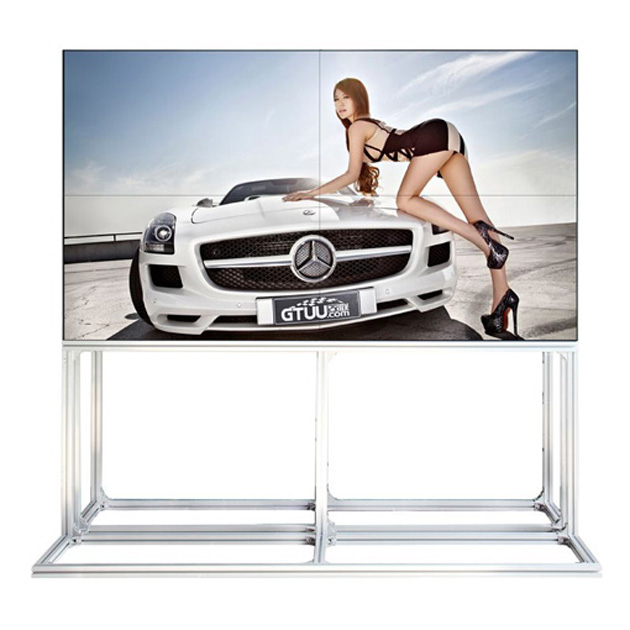

支持整屏拼接功能 |
|
輸入電壓 |
DC 12V 5A |
|
功耗 |
60W（不同輸入板卡功耗不同） |
|
外形尺寸 |
440x44x234.3 |
|
外殼材質 |
鍍鋅板外殼，防靜電、磁場、強電場干擾 |
|
環保標準 |
所有元器件及包裝輔料均符合國際環保標準 |
|
